高溫真空釬焊爐

高溫真空釬焊爐

時間：2019-11-25

產品介紹

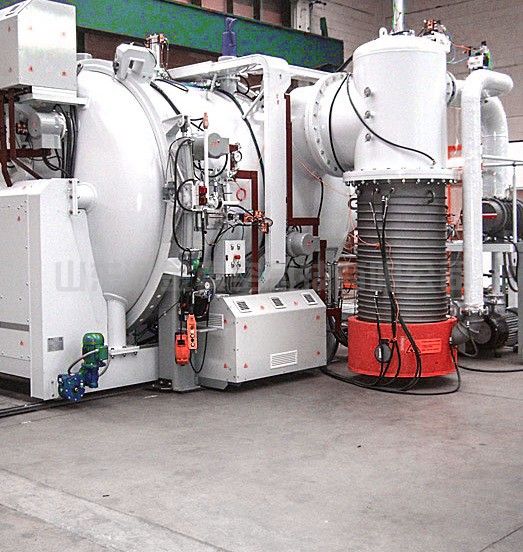

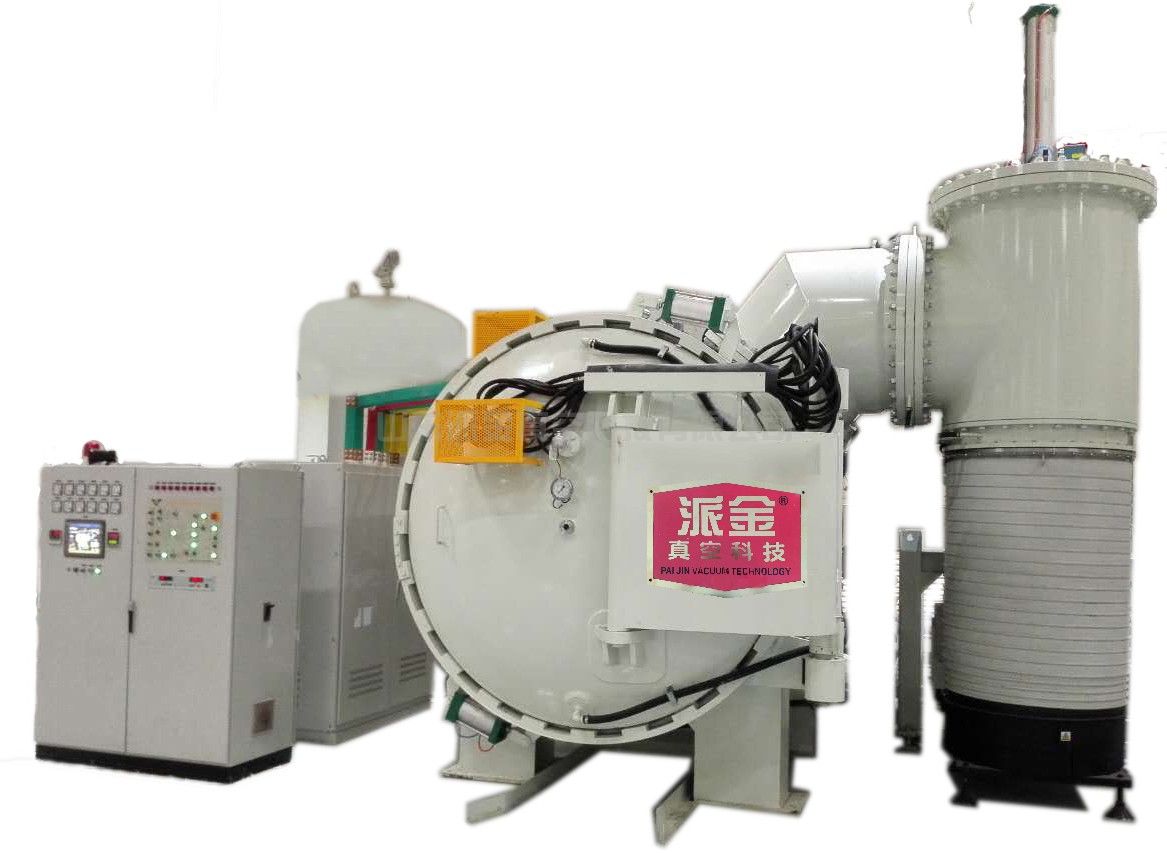

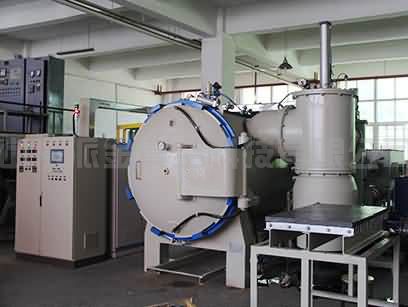

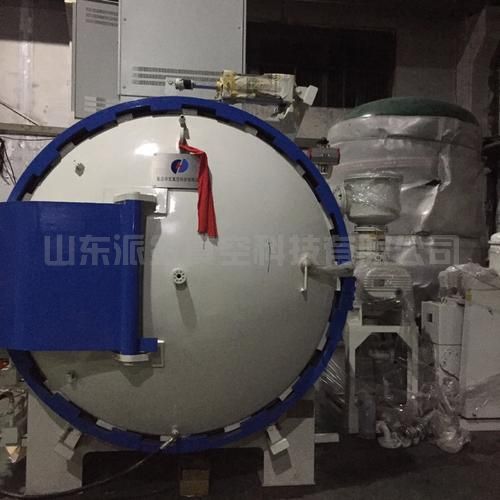

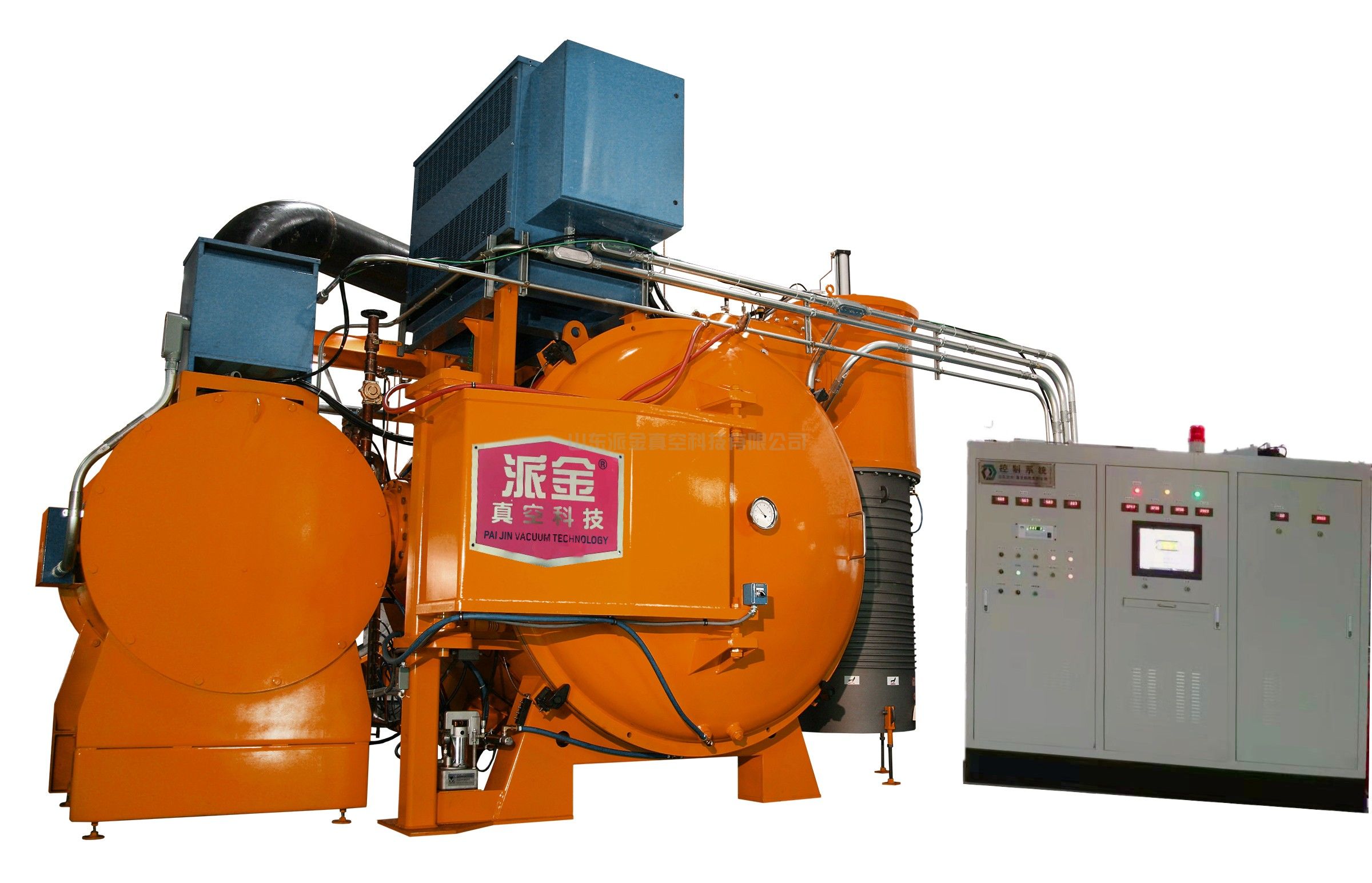

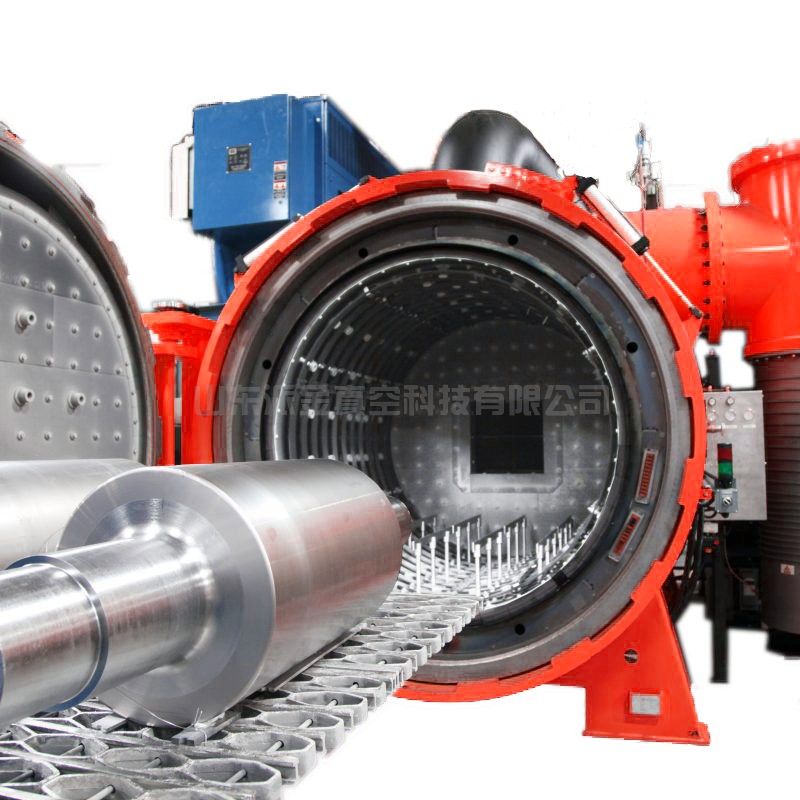

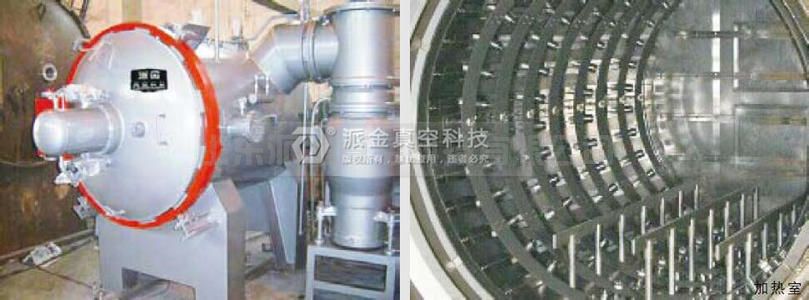

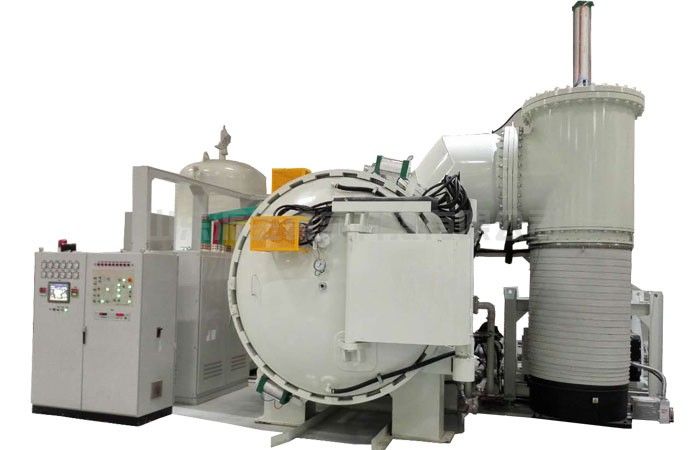

高溫真空釬焊爐

Vacuum Brazing Stainless Steel Furnace for High Temperature

高溫真空釬焊爐應用簡介/Application

PJ-GQ系列真空釬焊爐是一種非常成熟和完善的真空熱處理設備，其出色的性能和獨特的設計為應用提供廣泛空間，主要用途；不銹鋼，高溫合金，有色金屬，硬性合金及異形非標件的真空釬焊工藝。

Type PJ-GQ series vacuum brazing furnace is a very mature and perfect vacuum heat treatment equipment, its excellent performance and unique design provide a wide range of applications, the main uses; stainless steel, superalloys, non-ferrous metals, hard alloys and special-shaped non-standard parts of vacuum brazing technology。

高溫真空釬焊爐產品特點/characteristic

1 精確工藝控制獲得始終如一的產品重現性

Accurate process control achieves consistent product reproducibility

2 合理空間模塊化標準設計

Rational spatial modularity standard design.

3 大面積換熱器，內外循環風機具有一定的淬火功能

Large area heat exchanger, internal and external circulation fan has certain quenching function.

真空分壓/多區控溫功能

Vacuum partial pressure / multi-area temperature control function

真空冷凝捕集器減少機組污染

Reduction of Unit pollution by vacuum Coagulation Collector

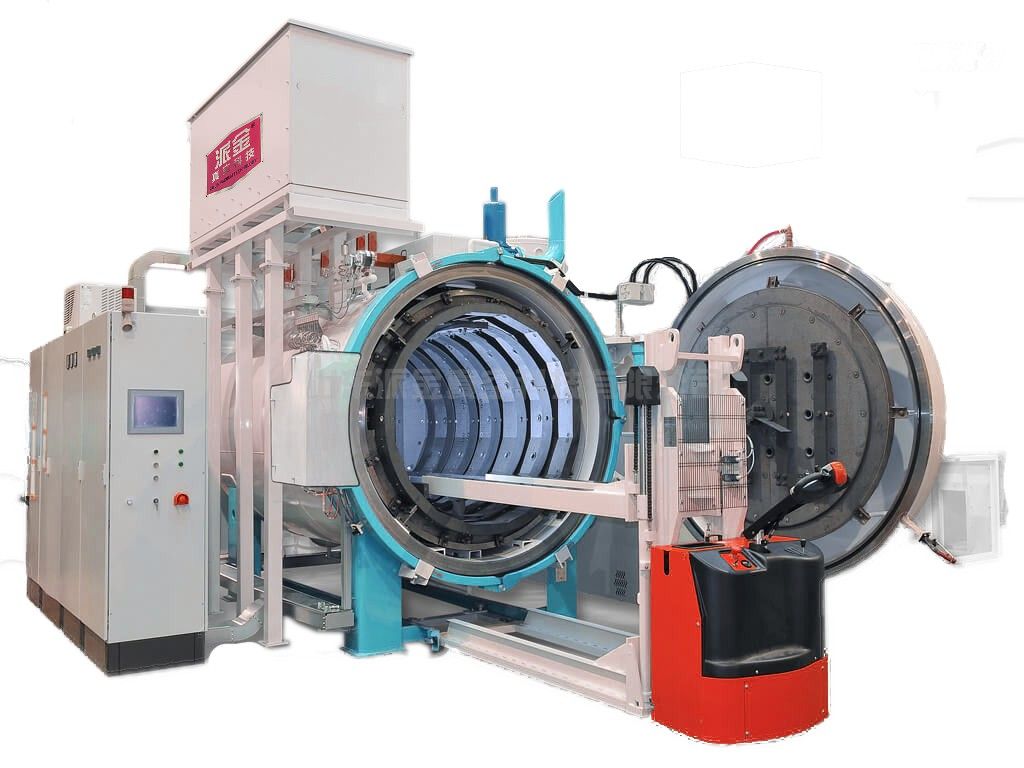

6 可靠料車轉移系統

Reliable material vehicle transfer system

高溫真空釬焊爐產品規格/product specifications

注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements

參數 / 型號 Parameter/ Model	PJ-GQ557	PJ-GQ669	PJ-GQ7711	PJ-GQ8812	PJ-GQ9916
有效熱區 W×H×L Effective hot zone	500×500×700	600×600×900	700×700×1100	800×800×1200	900×900×1600
裝載重量（KG） Load weight	300	500	800	1200	2000
最高溫度（℃） Max.temprature	1350	1350	1350	1350	1350
爐溫均勻性（℃） Furnace temperature uniformity	±5	±5	±5	±5	±5
真空度（Pa） Vacuum degree	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3
壓升率（Pa） Pressure rise rate	≤ 0.5	≤ 0.5	≤ 0.5	≤ 0.5	≤ 0.5
適用介質 Applicable medium	氮?dú)?/ 氬氣 Nitrogen / argon	氮?dú)?/ 氬氣 Nitrogen / argon	氮?dú)?/ 氬氣 Nitrogen / argon	氮?dú)?/ 氬氣 Nitrogen / argon	氮?dú)?/ 氬氣 Nitrogen / argon
氣冷壓強 （bar） Air cooling pressure	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
冷卻工藝 Cooling process	真空 / 分壓 / 微壓 / 正壓 Vacuum / partial pressure / micro pressure / positive pressure
冷卻速度 Cooling velocity	1000-500℃ 10min

以上參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The above parameters can be adjusted according to the process requirements, not as a basis for acceptance, the specific technical plan and agreement shall prevail

高溫真空釬焊爐配置選擇/Configure select

爐型結構 Furnace structure	單室臥式 Single,horizontal room		單室立式 single, vertical chamber
	可設計流水線組合，多臺釬焊爐共用一套真空系統，爐外運輸系統 Can design assembly line combination, multiple brazing furnaces share a set of vacuum system, out-of-furnace transportation system
爐門開啟方式 Furnace door opening mode	回轉式 rotary		平開式 Flat type

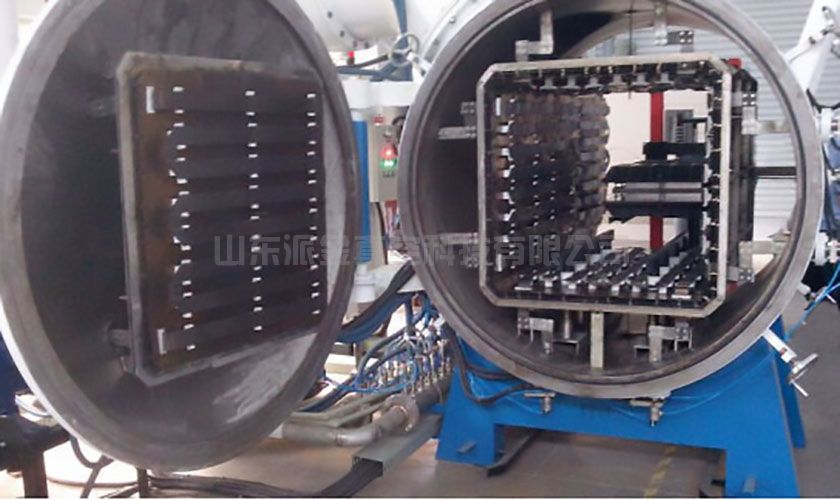

爐膽 Flue	鎳帶加熱元件與金屬隔熱屏合成結構 Synthesis structure of Ni Strip heating ele ment and Metal Insulation screen		鉬加熱元件與金屬隔熱屏合成結構 Composite structure of Molybdate heating element and Metal Insulation screen
真空泵組和真空計 Vacuum pump set and vacuum gauge	進口 Imported		高品質國產 High quality Made in China
真空度 Vacuum degree	高真空 High vacuum		中真空 medium vacuum
PLC	西門子 Siemens	歐姆龍 OMRON		三菱 Mitsubishi
溫控儀表 Thermostat meter	歐陸 EUROTHERM		島電 Electric conduction
熱電偶 Thermocouple	S 分度號 S fraction numbe
記錄儀 Grapher	有紙記錄儀 Paper recorder		無紙記錄儀 Paperless recorder
人機界面 Human-computer interface	模擬屏 Analog screen		計算機觸摸屏 Computer touch screen
電器元件 Electrical component	高品質國產 High quality domestic	施耐德 Schneider		西門子 Siemens
